Folientastaturen

Wir machen aus Ihrer Idee Ihre Folientastatur

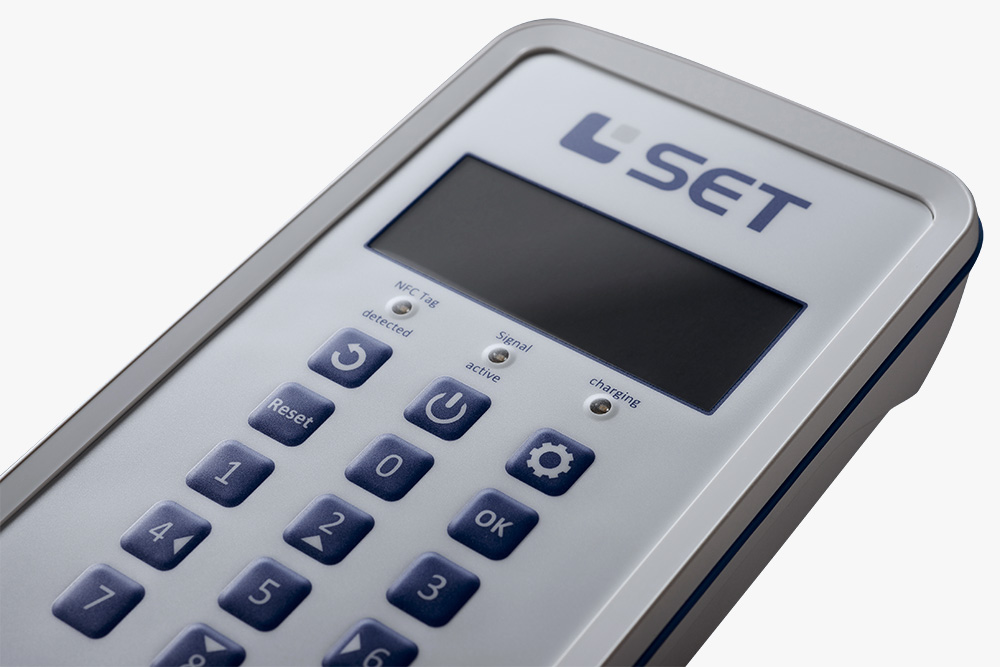

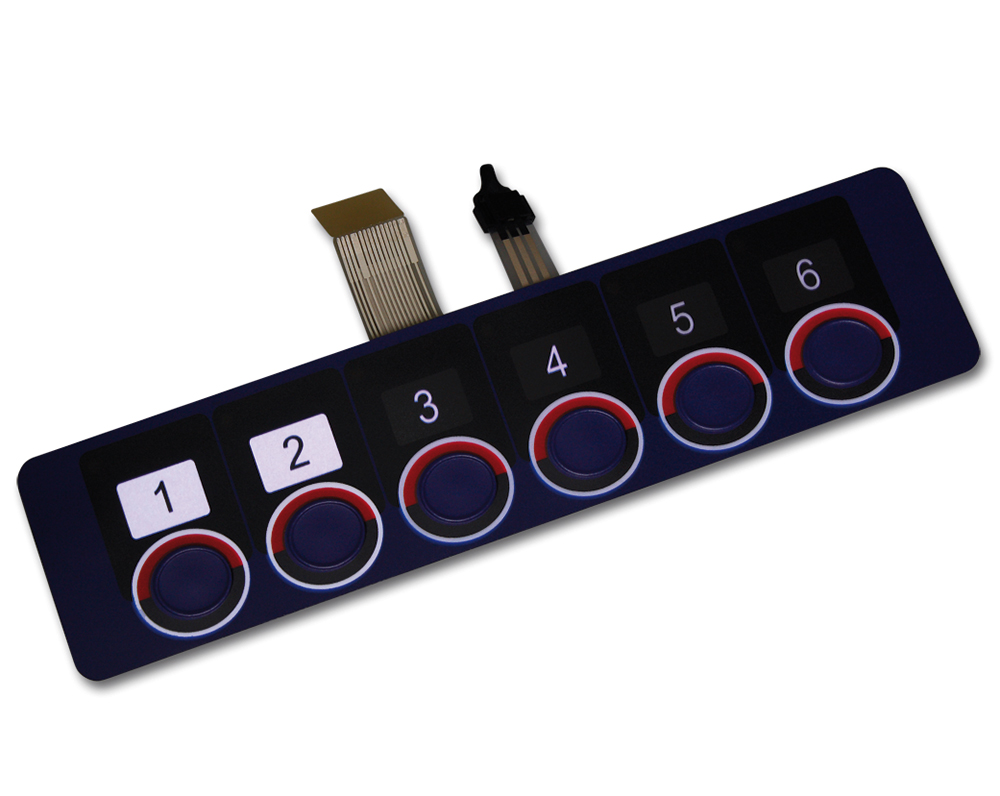

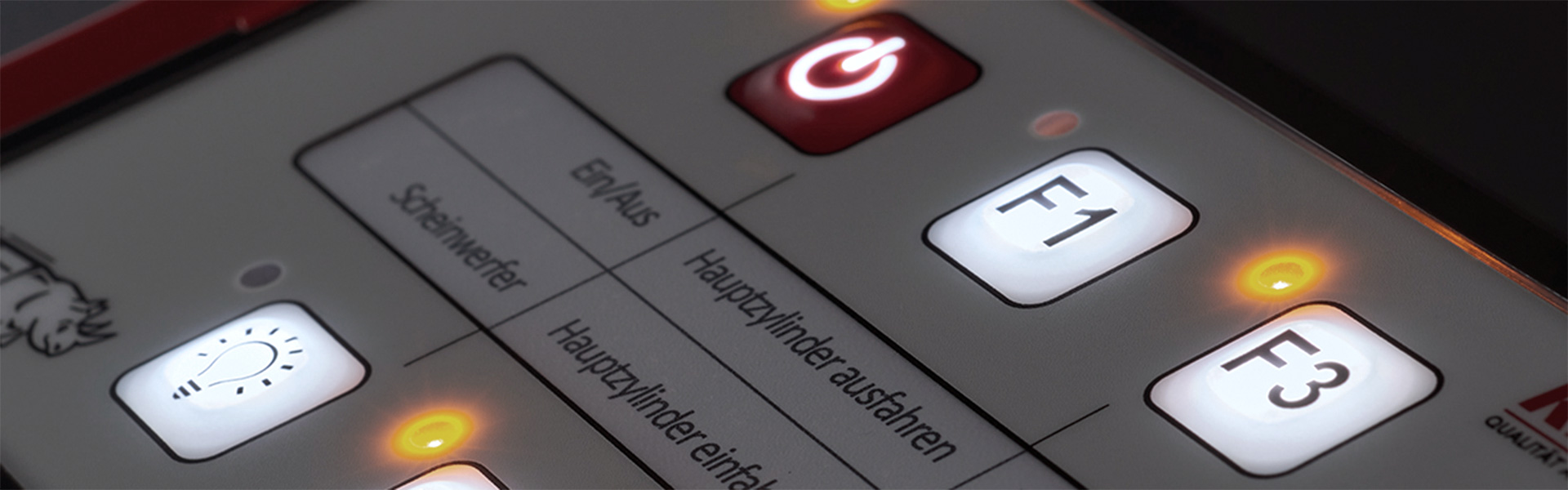

Eine Folienstatur ist eine flexible Tastatur, die aus mehreren Polyesterfolien aufgebaut ist. Auf der Basisfolie werden in den verschiedenen Schichten die Leiterbahnen, Schaltkontakte, Prägungen und die bedruckte Frontfolie aufgebaut und verklebt. Gegenüber der konventionellen Tastatur ist das Tastenfeld geschützt gegen Schmutz, Wasser- und Staub (IP65) und resistent gegen viele Chemikalien. Sie ist flexibel und kann in Grösse, Geometrie, Design und Anzahl der Tasten nach Wunsch konstruiert und hergestellt werden. Auch Kombinationen mit Display oder mechanischen Tastern sind realisierbar. Phoenix Mecano entwickelt und produziert seit knapp 40 Jahren als Hersteller kundenspezifische Folientastaturen und Eingabesysteme in verschiedenen Technologien. Unterschiedliche Anwendungen und Umgebungen erfordern angepasste Lösungen. Das Spektrum der Lösungen von Folientastaturen reicht vom Direktschaltkontakt bis zur Schnappscheibe, von der klassischen Technik mit Leitsilberkontakten bis zur Kupfertechnologie, von der ungeprägten Taste bis zu Eingabesystemen mit Touchscreen. Die Beratung und das Engineering erfolgen lokal in der Schweiz. Das schafft kurze und schnelle Kommunikationswege und spart Zeit und Geld. Die Produktion der Folientastaturen erfolgt in Produktionsstätten der Phoenix Mecano in Deutschland, Ost-Europa (Ungarn) oder Asien (China), je nach Ihren Wünschen und Anforderungen.

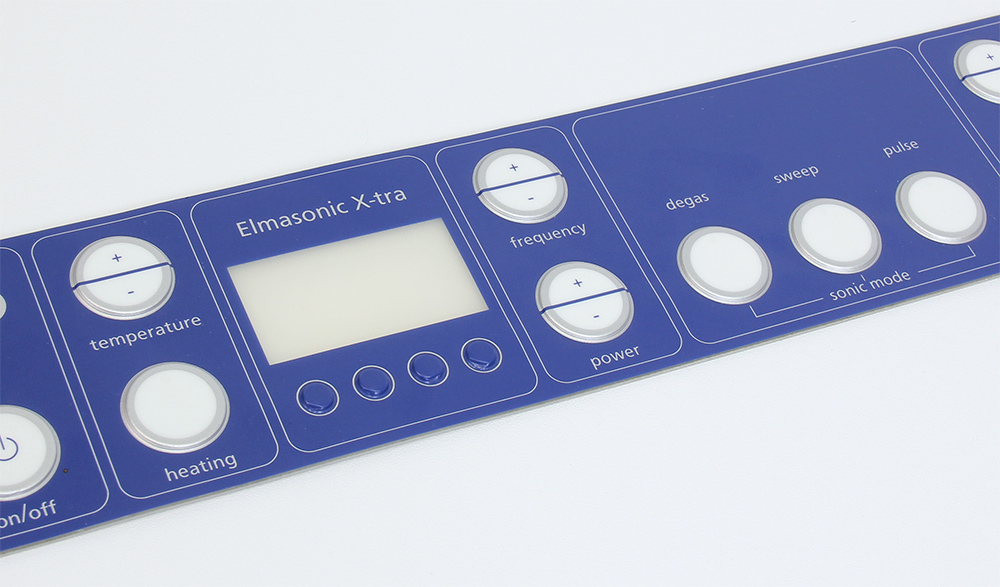

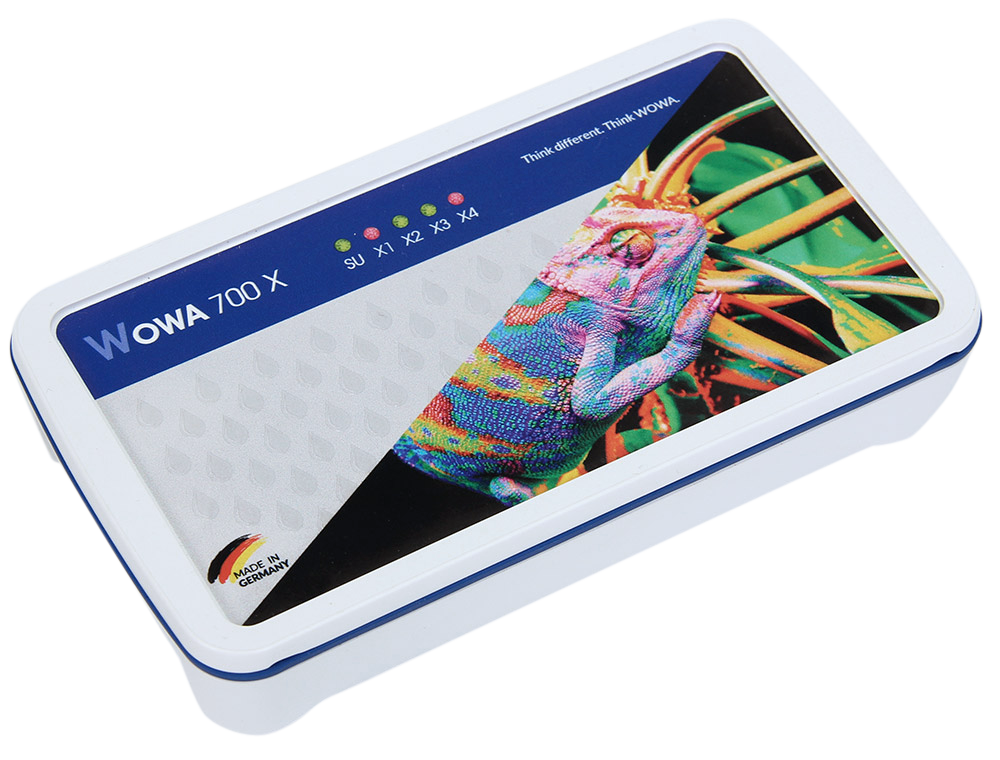

Frontfolien

Frontfolien – Die Visitenkarte des Geräts

Frontfolien dienen zum Schutz der Oberfläche von Geräten, Maschinen und Anlagen. Gleichzeitig können damit Beschriftungen, Logos oder andere Designelemente nach Ihren Wünschen realisiert werden. Genau wie bei unseren Folientastaturen kann eine Frontfolie mit unterschiedlichen Verfahren bedruckt oder geprägt werden. Je nach Kundenwunsch wird rückseitig eine Klebeschicht mit oder ohne Aussparung aufgebracht. Beim Design sind nahezu keine Grenzen an die Gestaltungsmöglichkeiten gesetzt.

Schutz

Verlässlicher Schutz vor Schmutz und Wasser

Stückzahl

Frontfolien werden bereits ab 10 Stück geliefert

Design

Freie Wahl von Design und Farben

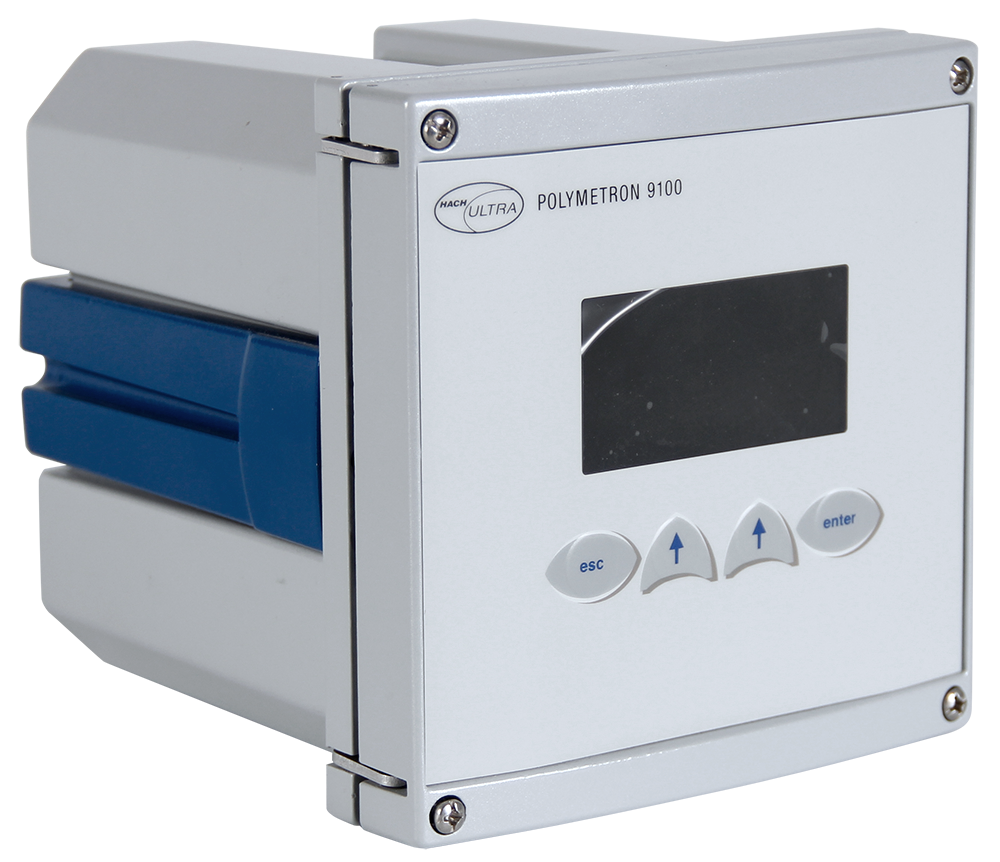

Folientastatur und Gehäuse aus einer Hand

Natürlich gehört zu einer Folientastatur auch das passende Gehäuse. Finden Sie kein passendes aus der grossen Anzahl an Standardgehäusen, oder möchten Sie sich abheben durch ein kundenspezifisches Design, bieten wir die Möglichkeit für ein Sondergehäuselösung. Auch diese werden in der Schweiz designt und entwickelt und in eigenen, globalen Phoenix Mecano Produktionsstandorten hergestellt. Wir liefern Ihnen die komplette Bedieneinheit von Gehäuse und Tastatur funktionsfertig vom ersten Design bis zum fertigen Gerät.

Projektablauf

So wird Ihr Eingabesystem zum vollen Erfolg

Idee / Konzept

Schicken Sie eine Skizze, CAD Daten oder wir besuchen Sie vor Ort und nehmen die Anforderungen auf

Konstruktion

Konstruktion mit allen technischen Features, Tasten, Farben und Form

Freigabe

Freigabe durch den Kunden und "Gut Zum Druck"

Produktion Nullserie

Produktion der Nullserie. Auf Wunsch mit Erstmusterprüfbericht

Serienproduktion

Produktion der Folientastaturen oder Eingabeeinheiten

Montage auf Gehäuse

Montage der Folientastatur auf ein Gehäuse oder eine Frontplatte

Nach der Machbarkeitsprüfung und der Angebotsphase erstellen unsere Spezialisten eine detaillierte Freigabezeichnung (Gut zum Druck) mit allen relevanten Daten Ihrer Folientastatur. Auf dieser Zeichnung sind Materialien, Farbdefinitionen (in RAL oder Pantone) sowie die Leiterbahnen und der elektrische Schaltplan ersichtlich. In dieser Phase können Änderungswünsche ihrerseits noch kostenneutral in die Konstruktion einfliessen. Nach erfolgter Freigabe starten wir die Produktion der Nullserie.

Idealerweise kombinieren wir gerne unsere Folientastaturen direkt mit einem unserer Gehäuse zu einer kompletten Bedieneinheit. Wenn dieser Schnitt direkt bei uns gemacht wird, können Sie sicher sein, dass die Folientastatur korrekt montiert wurde und Sie haben keinen Ausschuss durch allfällige Montagefehler bei sich. Ausserdem reduziert sich die Lagerhaltung bei Ihnen.

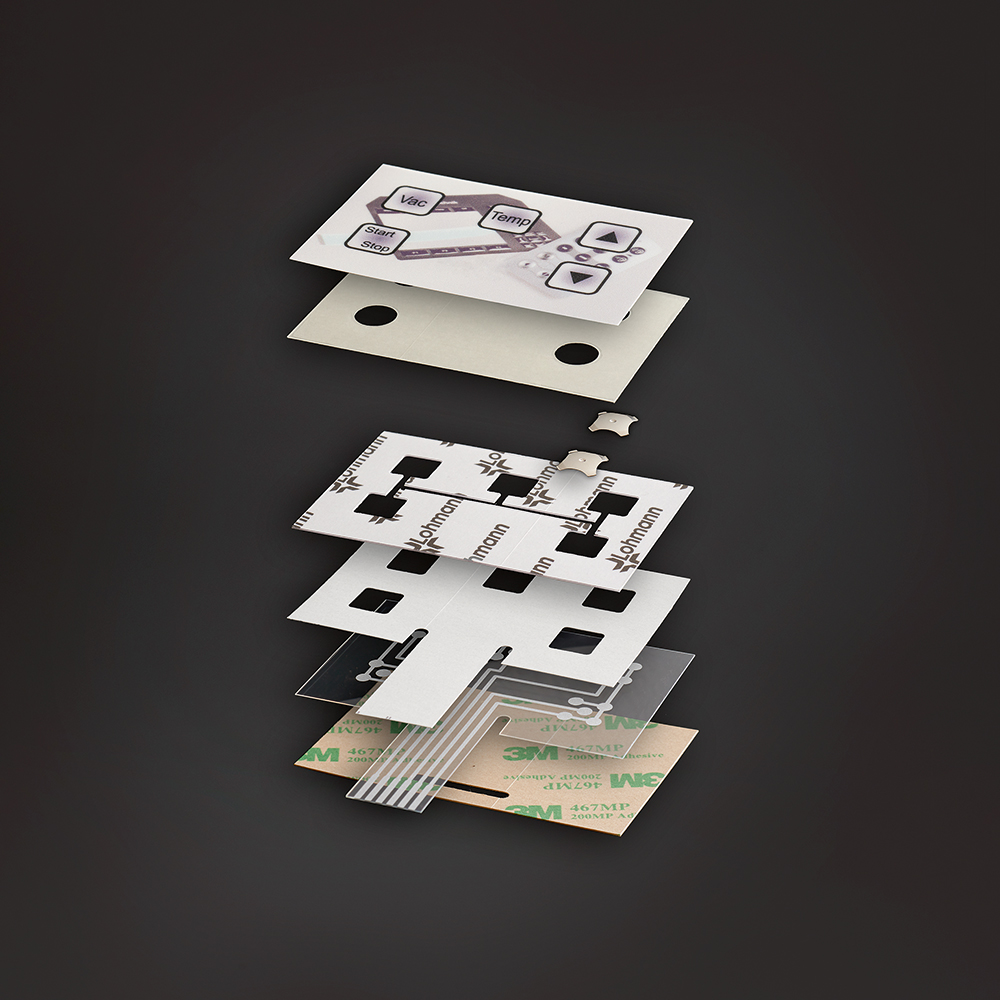

Aufbau Folientastatur

Wie ist eine Folientastatur aufgebaut?

Die klassische Folientastatur besteht aus etwa sechs bis acht Ebenen, wovon in der späteren Anwendung nur die oberste Ebene, die "Frontfolie" (Dekorfolie) zu sehen ist. Diese Frontfolie wird individuell nach Ihren Vorgaben gefertigt. Darunter befinden sich, je nach Technologie, weitere Ebenen. Die unterste Ebene ist eine Klebeschicht, um die Folientastatur beispielsweise auf dem Gehäuse anzubringen. Hierfür stehen unterschiedliche Klebeschichten zur Auswahl, die je nach Beschaffenheit und Untergrund eingesetzt werden. Inmitten der unterschiedlichen Ebenen befindet sich das eigentliche "Herzstück" der Folientastatur, die Schnappscheibe. Sie sorgt zum einen für die taktile Rückmeldung und zum anderen dafür, dass die durch den Anwender gewählte Funktion an die Elektronik übermittelt wird.
