Einbau Touchscreen und Display in Gehäuse

Touchscreen Integration

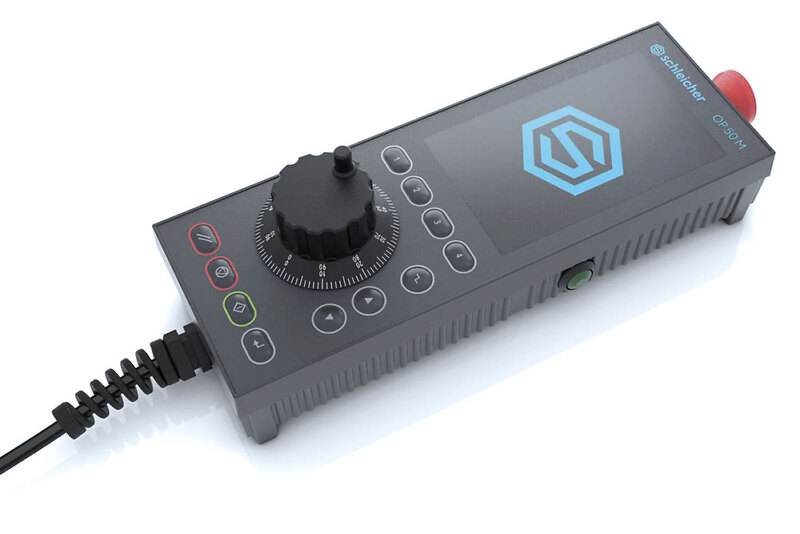

Möglichkeiten der Touchscreen Integration

Touchscreens und große Displays sind auch in der industriellen Maschinen- und Anlagensteuerung auf dem Vormarsch. Das grosse Problem bei Touchscreens und Display ist, dass es keine normierten Teile sind. Jedes Display sieht anders aus, hat andere Befestigungsmöglichkeiten und unterschiedliche Abmessungen. Das macht den Einbau in eine Front oder ein Gehäuse nicht einfach. Wir setzten hier auf verschiedene Einbaumöglichkeiten, die sich im Aussehen, den technischen Eigenschaften und im Preis stark unterscheiden.

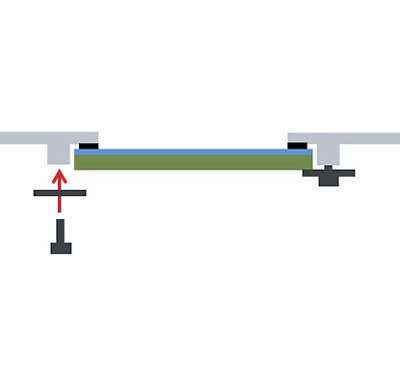

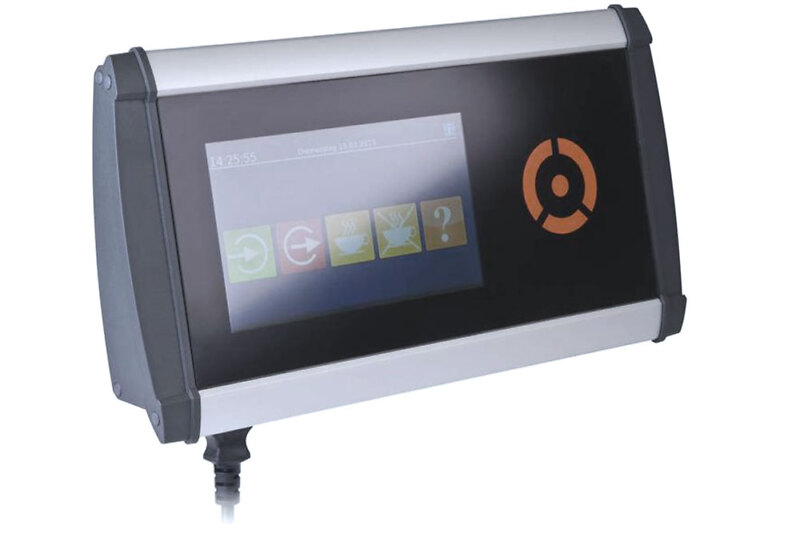

Displaymontage von hinten in ein Gehäuse

Variante Montage von hinten

Einfache Displaymontage von hinten

Dies ist die einfachste und günstigste Variante. Hinter dem Ausschnitt wir das Display direkt mit einer aufgeklebten Flachdichtung montiert. Die Befestigungsdome werden passend zum Display durch Ultraschallschweissen gesetzt und auf die richtige Höhe gefräst. Die IP Schutzart ist hier auf IPX4 begrenzt. Wir haben eine grosse Auswahl an geeigneten Gehäusen, welche wir passend für Ihr Display oder Touchscreen bearbeiten und auch gleich komplett montiert liefern.

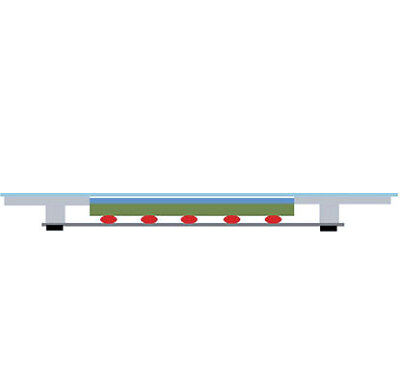

Variante mit Abstandsdots

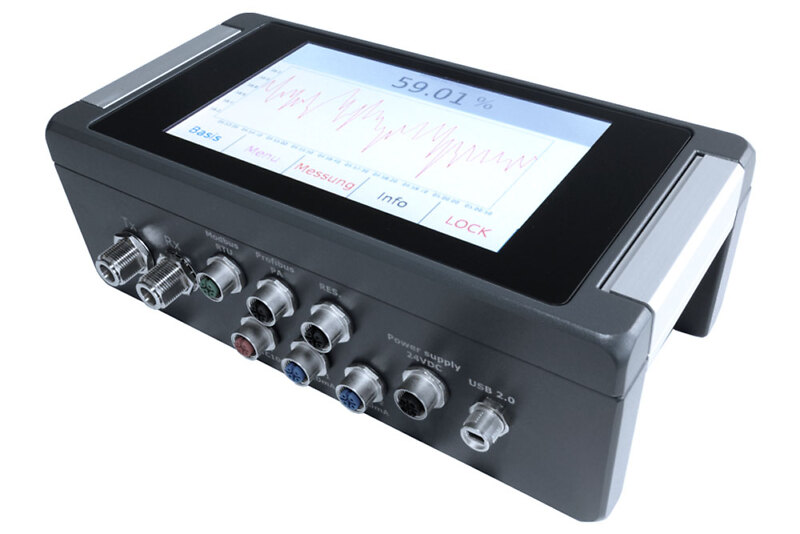

Geschlossene Front mit Abstandsdots

Der Touchscreen wird direkt auf eine transparente Frontfolie oder Glasscheibe gesetzt, welche über aufgespritzte Abstandsdots verfügt. Mit der Halteplatte und einer speziellen Vergussmasse wird das Display über die angespritzten Dome befestigt. Die Vergussmasse gleicht Temperaturschwankungen und Vibrationen aus. Durch die Abstandsdots auf der Frontscheibe entstehen keine Newton-Ringe. Die geschlossenen Front sorgt für IP65. Für eine gerade geschlossenen Gehäusefront ist dies die kosteneffizienteste Variante. Hier finden Sie passende Gehäuse mit einer vertieften Folienfläche, welche für einen sauberen Einbau der Scheibe sorgen. Unsere favorisierten Gehäuse sind BoPad und Bocube, welche wir komplett bearbeitet und mit Ihrem montierten Display liefern.

Displayintegration auf eineGlassscheibe oder Folie mit Abstandsdots

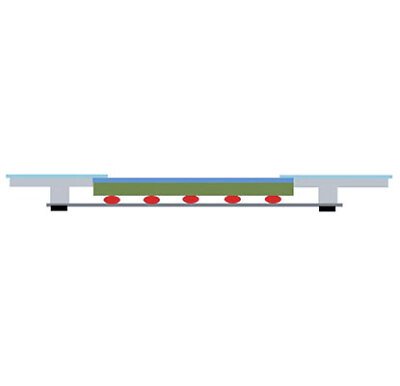

Displayintegration durch Lamination auf einen Rahmen

Variante Rahmenlamination

Rahmenlamination

Das Touchdisplay wird hier am Rand von hinten auf eine Frontfolie oder Glasscheibe geklebt. Die Frontfolie oder eine von hinten bedruckte Scheibe deckt die Klebstelle ab und sorgt für einen hochwertigen Sichtbereich. Die Befestigung des Touchdisplays erfolgt wie bei Variante 2 über die Halteplatte und die Vergussmasse. Hier finden Sie passende Gehäuse mit einer vertieften Folienfläche, welche für einen sauberen Einbau der Scheibe sorgen. Unsere favorisierten Gehäuse sind BoPad und Bocube, welche wir komplett bearbeitet und mit Ihrem montierten Touchdisplay liefern.

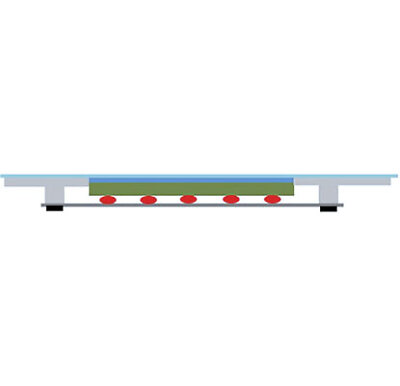

Variante Optical Bonding / vollflächige Lamination

Optical Bonding oder vollflächige Lamination

Dies ist die High-End Lösung wie wir sie von den Smartphones kennen. Das Touchdisplay wird direkt mit der Glasscheibe verklebt. Diesen spezielle Vorgang nennt man Bonding. Es werden Glas und Touch ohne Klebrückstände verbunden, die das Sichtfeld stören. Zur Sicherheit empfehlen wir das eingebaute Touchdisplay noch mit der Halteplatte und Vergussmass zu sichern. Hier finden Sie passende Gehäuse mit einer vertieften Folienfläche, welche für einen sauberen Einbau der Scheibe sorgen. Unsere favorisierten Gehäuse sind BoPad und Bocube, welche wir komplett bearbeitet und mit Ihrem montierten Touchscreen liefern.

Displayintegration mittels Optical Bonding oder vollflächiger Lamination

Serviceleistungen und Prozessablauf

Wir bieten Ihnen eine kundenspezifische Lösung für die Integration von Touchscreens

Mechanische CNC Bearbeitung von einem Aluminium Profilgehäuse

Mechanische Bearbeitung

Laserbeschriftung

Bedrucken der Glasscheibe

Optical Bonding

Einkleben der Displayeinheit

Halteplattenmontage

Komplettmontage des Gehäuses

Verpackung

Mechanische Bearbeitung

Die mechanische Bearbeitung der Gehäuse erfolgt bei uns im eigenen Haus mittels moderner Maschinen und neuster Software. Wir bearbeiten die Gehäuse nach Ihrer Zeichnung. Sie tragen dabei kein Ausschussrisiko und Sie profitieren von einer kostengünstigen Fertigung, schnellen Lieferzeiten und gleichbleibender Qualität und das ab Stückzahl 1.

Mehr erfahren

Laserbeschriftung

Wir bieten Ihnen die Möglichkeit, Ihre Produke mittels Laser beschriften zu lassen. Ihr Gehäuse erhält dadurch ein besonders edles und beständiges Erscheinungsbild.

Mehr erfahren

Bedrucken der Glasscheibe

Gehäuse bedrucken zu lassen, ist eine bewährte Methode, um Firmenlogos zu integrieren oder Funktionsweisen mittels Zeichen zu erklären. Wir bieten neben dem Siebdruckverfahren ebenfalls den Tampondruck an. Welches Verfahren optimal zu Ihrem Gehäuse passt, hängt von der individuellen Farbwahl, der Einsatzumgebung und der Anzahl der zu gestaltenden Produkte ab. Wir beraten Sie hierzu gerne!

Mehr erfahren

Optical Bonding

Wir verbinden die Glasfront mit dem Touch- / beziehungsweise Displayscreen mithilfe des Optical Bonding Verfahrens. Durch das flüssige Verkleben der Komponenten wird eine besonders hohe optische Qualität und mechanische Stabilität erreicht.

Einkleben der Touchdisplayeinheit

Die komplette Touchscreeneinheit wird in das Gehäuse eingelegt und dort durch eine Klebeschicht fixiert.

Halteplattenmontage

Zum Stabilisieren der Touch- / Displayeinheit ist eine Halteplatte erforderlich. Um diese sicher zu montieren, wurde eine eigene, besondere Vergusstechnologie entwickelt.

Komplettmontage des Geräts

Bei Bedarf montieren wir für Sie das komplette Produkt. Wir ermöglichen die ESD-gerechte Montage von verschiedensten Elementen, wie beispielsweise Leiterplatten, Verschraubungen oder komplexer Elektronik. Anschiessend folgt die Prüfung der kompletten Anwendung und die Verpackung.

Mehr erfahren

Verpacken des Geräts

Sensible Geräte erfordern eine transportsichere und ESD-gerechte Verpackung. Durch unsere massgeschneideten Verpackungen können Ihre Anwendungen optimal gelagert und versendet werden.
