Aluminiumgehäuse

Aluminium Leergehäuse und Klemmenkästen von ROSE und BOPLA

Aluminiumgehäuse bieten hervorragenden (EMV-) Schutz der Elektronik. Die Gehäuse eignen sich durch die hohe Belastbarkeit des Werkstoffes Aluminium für einen Einsatz, der höchste Anforderungen stellt. Die Schutzart ist Standard IP65/IP66 bis IP68. Verschiedene Gehäuseabmessungen und ein umfangreiches Angebot an Zubehör bieten für vielfältige Anwendungen eine optimale Lösung. Auf Wunsch liefern wir die Gehäuse in Sonderfarben oder unbeschichtet. Für besonders hohe Schutzansprüche sind die Gehäuse mit speziellen EMV-Abschirmmassnahmen bzw. mit einer seewasserbeständigen Sonderlackierung erhältlich. Die klassische Anwendung dieser Gehäuse ist als Klemmengehäuse bestückt mit Reihenklemmen und Kabelverschraubungen. Als weiteren Schutz werden bei Phoenix Mecano alle Alugehäuse vor der Pulverbeschichtung passiviert mit SurTec650.

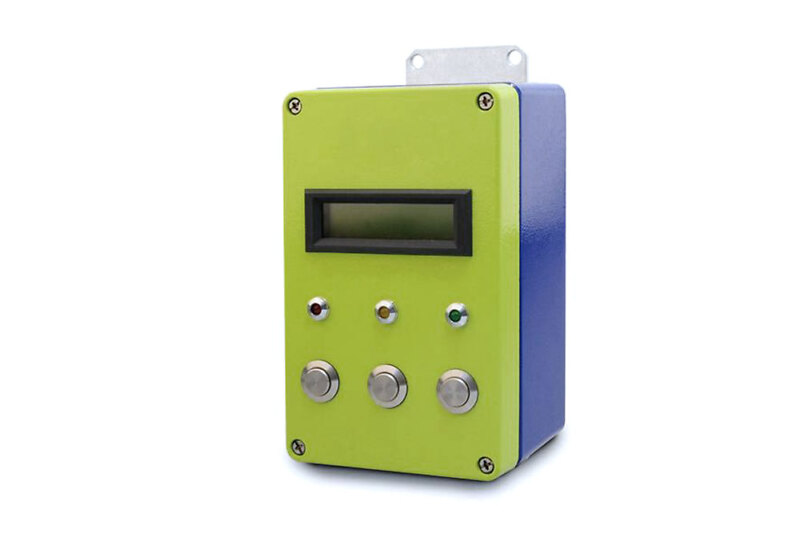

Aluminiumgehäuse Standard

Das klassische Industriegehäuse

Aluform Gehäuse

Flache Gehäuseform mit abgerundetem Deckel

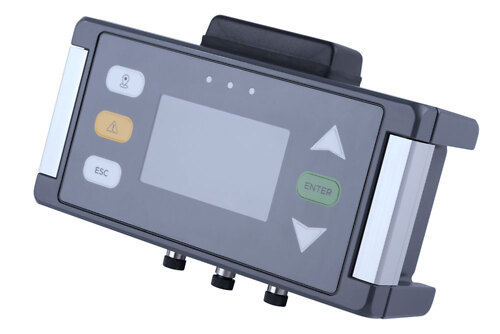

Bocube Alu Gehäuse

Mit verdecktem Scharnier und Deckel mit Folienfläche

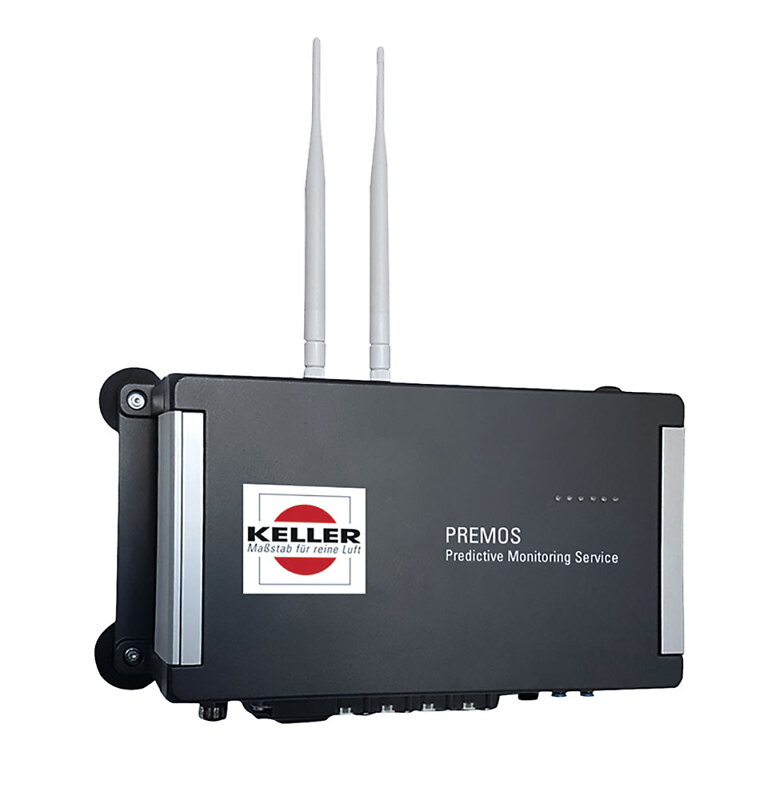

Bocube Alu Gehäuse

Mit verdecktem Scharnier und glattem Deckel

Aluminiumgehäuse als Klemmenkasten

Die klassische Anwendung der Alugehäuse ist als Klemmenkasten oder Verteilergehäuse in der Industrie. Aluminiumgehäuse sind leicht und trotzdem sehr robust. Sie eignen sich hervorragend für den Einbau elektromechanischer Komponenten und Klemmen. Die Seitenwände werden mit Gewinden für die Montage von Kabelverschraubungen versehen. Die Dicke der Seitenwände wurde so gewählt, dass die Verschraubungen problemlos ohne Gegenmutter verschraubt werden können. Da die Klemmenkästen mit Klemmen und Taster in Anzahl, aber auch in der Einbauhöhe, unterschiedlich zu bestücken sind, haben wir eine Vielfalt von über 70 verschiedenen Grössen der Alugehäuse. Meist ist der Deckel verschraubbar mit unverlierbaren Schrauben. Für Anwendungen, bei denen das Gehäuse regelmässig geöffnet werden muss, besitzen einige Aluminiumgehäuse einen Deckel mit einem integrierten Scharnier. Wir übernehmen für Sie die komplette Bearbeitung und Bestückung von Kabelverschraubungen und Reihenklemmen nach Ihrer Wahl.

Aluminiumgehäuse für Elektronik in MSR Mess- und Regeltechnik

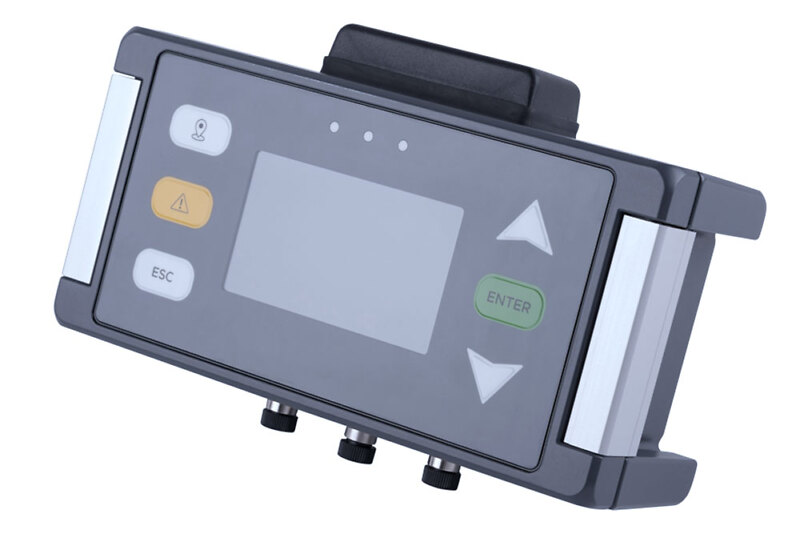

Die Alugehäuse Serie Aluform und Bocube Alu wurden entwickelt für den Einbau einer Elektronik für die Mess- und Regeltechnik. Die Gehäusehöhe ist wesentlich kompakter und im Unterteil sowie dem Deckel sind diverse Dome zur Montage von Leiterplatten bereits angegossen. Die Bocube Alu Serie verfügt zudem über die Option einer vertieften Folienfläche auf dem Deckel zur Aufnahme einer Folientastatur. Zudem besitzt das Bocube Gehäuse ein integriertes Scharnier mit Schnellverschluss zum leichteren Öffnen des Deckels. Jedoch kann der Deckel auch ohne Weiteres noch verschraubt werden. Die Deckelschrauben werden dabei von einer formschönen Kappe abgedeckt. Das Material Aluminium besitzt hervorragende EMV Eigenschaften zum Schutz der Elektronik und zur Abschirmung von Störstrahlen.

Eigenschaften und Vorteile von Aluminiumgehäusen

Die Klemmenkästen sind oft rauen Umgebungen ausgesetzt. Sie werden anhand der Norm DIN-EN 1706 aus der hochwertigen Aluminiumlegierung AC-ALSi 12c(Fe) gefertigt. Die Produktion erfolgt im modernen Druckgussverfahren. Unsere Alugehäuse werden vor dem Lackieren gewaschen und mit SurTec 650 passiviert. Das sorgt für eine ausgezeichnete Korrosionsbeständigkeit. Sie sind zudem auch beständig gegen die meisten Öle und Dämpfe. Die Alugehäuse sind in der Standardausführung IP66. Sie können aber mit einer Spezialdichtung bis zu IP68 aufgewertet werden und sind damit wasserdicht. Je nach Anwendung und dem Einsatzgebiet stehen verschiedene Dichtungen, auch für den EMV Bereich, zur Auswahl. Für die wirksame Dichtheit sorgt zudem unser Feder-Nut Prinzip. Die Montage der Klemmenkästen erfolgt über ausserhalb des Dichtungsbereiches liegenden Schraubkanäle. Auf Wunsch ist die Montage auch über Aussenlaschen möglich. Hier eine Übersicht der wichtigsten Eigenschaften:

Dienstleistungen

Profitieren Sie von unseren Dienstleistungen für Aluminiumgehäuse

Mechanische CNC Bearbeitung von einem Aluminium Profilgehäuse

Mechanische Bearbeitung

Lackieren Sonderfarbe

Passivieren

Bedrucken

Gravur auf einer Aluminiumplatte. Schrift mit Farbe schwarz ausgelegt

Gravieren / Laserbeschriften

Beschaffung

Mitarbeiter montiert Kabelverschraubungen an einem Gehäuse

Montage

Verpacken und Logistik

Mechanische Bearbeitung von Aluminiumgehäusen

Wir bearbeiten die Gehäuse nach Ihrer Zeichnung. Sie tragen dabei kein Ausschussrisiko und Sie profitieren von einer kostengünstigen Fertigung, schnellen Lieferzeiten und gleichbleibender Qualität und das ab Stückzahl 1.

Mehr erfahren

Pulverbeschichten in Sonderfarbe

Falls unsere Standardlackierung nicht Ihrer Vorstellung oder Ihrem Firmendesign entspricht, lackieren wir die Gehäuse auch in Ihrer Wunschfarbe. Geben Sie uns hierzu einfach die gewünschte RAL Farbe, Struktur und den Glanzgrad bekannt.

Mehr erfahren

Passivieren

Unsere Aluminium Industriegehäuse werden mit SurTec650 passiviert. Das schützt das Aluminium vor Korrosion und dient zugleich als Haftgrund für die Lackierung. Wir können aber auch Oberflächenbehandlungen wie Alodine ausführen. Sprechen Sie uns an.

Mehr erfahren

Bedrucken

Möchten Sie gerne Ihr Firmenlogo oder eine Beschriftung auf dem Gehäuse, dann ist das kein Problem. Wir bedrucken die Gehäuse für Sie im Tampondruck oder Siebdruckverfahren. Für Motive mit detailliertem Farbverlauf nutzen wir den Digitaldruck auf einer Frontfolie.

Mehr erfahren

Gravieren und Laserbeschriften

Sie benötigen eine Beschriftung der Gehäuse für raue Umgebungen? Dann ist eine Gravur oder Laserbeschriftung genau das Richtige. Die Gravur kann nachträglich noch mit Farbe ausgelegt werden.

Mehr erfahren

Beschaffung von Bauteilen

Als Komplettanbieter von Aluminium Klemmenkästen gehört es zu unserem Standard, auch Bauteile zu beschaffen, die wir für Sie montieren. Schicken Sie uns dazu eine Stückliste und Sie erhalten ein fertig konfektioniertes Gehäuse.

Montage

Unsere Montage ist eingerichtet, um Ihnen die Aluminium Klemmenkästen fertig bestückt zu liefern. Reihenklemmen und Kabelverschraubungen gängiger Hersteller sind ab Lager verfügbar. Jedoch beschaffen wir jedes gewünschte Bauteil, um Ihnen einen unkomplizierten Full-Service zu bieten.

Mehr erfahren

Verpacken und Logistik

Sagen Sie uns wie Sie die Aluminiumgehäuse verpackt haben möchten. Massenverpackt zur schnellen Weiterverarbeitung bei Ihnen oder Einzelverpackt in Schutzfolie oder Kundenendverpackung. Wir bieten Ihnen auch die Möglichkeit der Beschriftung mit Ihrer Artikelnummer oder Seriennummer.
