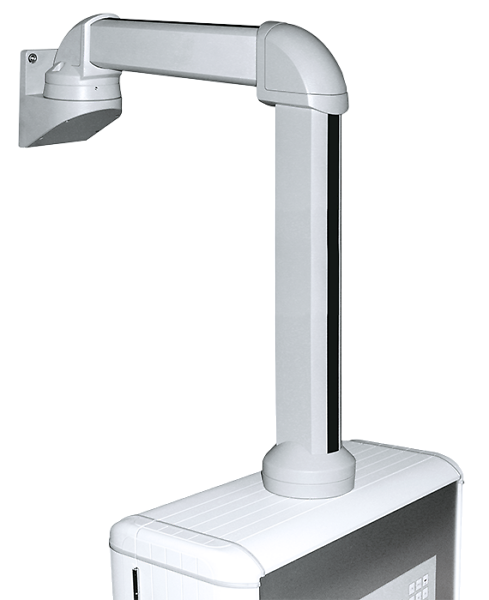

Tragarm GTN mit Wandgelenk und Bediengehäuse

Tragarm GTN mit Wandgelenk und Bediengehäuse

Tragarm GTN II

HMI Tragarmsystem GTN II für Industrie, Maschinen- und Anlagenbau

Design Tragarm aus Aluminium
Profil geschlossen oder mit Abdeckprofil für frei zugänglichem Kabelkanal
Max. Belastung bis 80 kg und bis 2 Meter Ausladung
Kombinierbar mit dem kleineren Tragarm GTS

Material:

Verbindungsrohr: DIN EN 573 EN AW-AlMgSi
Komponenten: DIN EN 1706 EN AC-AlSi 12 (Fe)
Abdeckprofil: Kunststoff TPE

Farbton:

Rohr, Komponenten: RAL 7035, lichtgrau
Abdeckprofil: RAL 9005, tiefschwarz

Schutzart:

IP 54 nach EN 60529

Freier Kabeldurchgang:

Verbindungsrohr offen: 27 x 32 mm
Verbindungsrohr geschlossen: 51 mm Ø
Systemkomponenten: 51 mm Ø

Lieferumfang:

Systemeinzelkomponenten inkl. Kabelkanalabdeckung und Montagematerial

Zubehör

Adapter für Signalleuchte M 20 x 1.5 mm
Adapter für Signalleuchte M 22 x 1.5 mm
Verbindungselement von GTN II auf GT48/2

Alle Downloads zum Produkt auf einem Blick

Informieren Sie sich noch genauer über das Produkt mit einem Blick in den Produktkatalog

Rose Tragarm GTN II PDF - DE Interner Link Katalog

Rose Tragarm GTN II PDF - EN FR Interner Link

Anwendungsbeispiele

Anwendungsbeispiele

Das Tragarmsystem GTN II bietet diverse unterschiedliche Kombinationsmöglichkeiten. Hier ein paar Beispiele.

Tragarm GTNII mit Aufsatzgelenk auf Maschine oder Träger

Tragarm GTNII mit Aufsatzgelenk auf Maschine oder Träger

Aufsatzgelenk GTN II (Art. 49476600)

Aluminiumprofil GTN II (Art. 49472099)

GTV light 400-1 (Art. 49842001)

Aluminiumprofil GTN II (Art. 49472099)

Kupplung GTN II (Art. 49477300)

Neigungsadapter GTN II (Art. 49478000)

Tragarm GTNII mit Vesa Adapter für Bildschirm

Tragarm GTNII mit Vesa Adapter für Bildschirm

Wandgelenk GTN II (Art. 49477000)

Aluminiumprofil GTN II (Art. 49472099)

Zwischengelenk „S“ GTN II (Art. 49476702)

Aluminiumprofil GTN II (Art. 49472099)

Winkel GTN II (Art. 49477100)

Aluminiumprofil GTN II (Art. 49472099)

Flat Panel Adapter GTN II, VESA100 (Art. 50304020)

Tragarm GTNII mit Wandgelenk an Maschine, Wand oder Träger

Tragarm GTNII mit Wandgelenk an Maschine, Wand oder Träger

Wandgelenk hängend GTN II (Art. 49477020)

Aluminiumprofil GTN II (Art. 49472099)

Zwischengelenk „Z“ GTN II (Art. 49476700)

Aluminiumprofil GTN II (Art. 49472099)

Winkelkupplung GTN II (Art. 49477500)

Tragarm GTNII Belastungsdiagramm

Tragarm GTNII Belastungsdiagramm
