Hubsäulen

und Hubzylinder für Einzel- und Synchronbetrieb

Hubsäulen oder Hubzylinder sind die idealen Antriebselemente, wenn neben der motorischen Verstellung auch eine stabile Führung erforderlich ist. Die gesamte Technik ist integriert und nach aussen hin unsichtbar. Oftmals notwendige Verkleidungen können bei Hubsäulen entfallen. Elektrotechnische Kenntnisse für die Inbetriebnahme sind in der Regel nicht notwendig. Für den Einsatz in der Medizintechnik stehen verschiedene Versionen standardmässig zur Auswahl. In Verbindung mit unseren intelligenten Steuerungen lassen sich mehrere Hubsäulen synchron verfahren. Dadurch bieten sich eindrucksvolle und vielseitige Anwendungsmöglichkeiten. Über das BUS-System lassen sich die MultiControl-Steuerungen sogar verketten und damit bis zu 32 Hubsäulen synchronisieren.

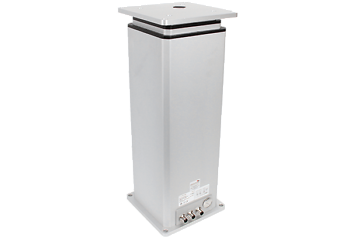

Hubsäule LC1000C

Mit der LC1000C erweitert die Phoenix Mecano Solutions AG das Hubsäulen-Portfolio um eine extrem starke Hubsäule für den industriellen Bereich. Durch die hohe Druck- und Zugkraft sowie die hohe Momentenabstützung bis 450 Nm eröffnen sich neue Konstruktionsmöglichkeiten und Anwendungsgebiete. Eine Besonderheit der Hubsäule LC1000C ist die integrierte und frei programmierbare Steuerung.

Frei programmierbar
Konfigurierbare Endpositionen
Integrierte Steuerung mit Positions- und Geschwindigkeitsregler
Über integrierte Steuerung synchronisierbar

Hub max.

1'000 mm

Druckkraft max.

10'000 N

Zugkraft max.

4'000 N

Geschwindigkeit max.

9 - 29 mm/s

Schutzart

IP40

LC1000C Hubsäule Montageanleitung EN PDF

LC1000C Hubsäule Montageanleitung FR PDF

LC1000C Hubsäule CAD Daten und Software EN

LC1000C Hubsäule CAD Daten und Software FR

LC1000C Datenblatt EN PDF

LC1000C Datenblatt FR PDF

LC1000C Hubsäule CAD Daten und Software DE

CAD Daten / Software

LC1000C Datenblatt DE PDF

Datenblatt

LC1000C Hubsäule Montageanleitung DE PDF

Montageanleitung

Jetzt anfragen!

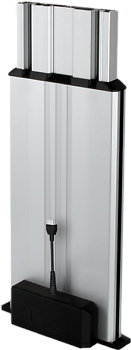

Multilift II – Elektrische Hubsäule mit interner Dämpfung

Die elektrische Hubsäule Multilift II impact absorbiert dank ihres internen Dämpfungssystems hohe Aufprallkräfte, die beispielsweise beim Abladen eines Werkstücks entstehen können. Daher eignet sich die neue Hubsäule speziell für die Höhenverstellung industrieller Montagetische. Das Dämpfungssystem verhindert eine Überlastung durch starke dynamische Beanspruchung. Ein solches System ist bislang einzigartig auf dem Markt.

Plug & Work (werkseitig initialisiert)
Als Synchronpaket erhältlich
seitliche Befestigungsnut im Aussenprofil
Integrierte Dämpfung absorbiert Aufprallkräfte

Hub max.

498 mm

Druckkraft max.

3'000 N

Zugkraft max.

3'000 N

Geschwindigkeit max.

8 mm/s

Schutzart

IP20

Multilift II impact Katalog EN Link

Multilift II impact Katalog FR Link

Multilift II impact Montageanleitung EN Link

Multilift II impact Montageanleitung FR Link

Multilift II impact CAD

CAD Daten

Multilift II impact Katalog DE Link

Katalog

Multilift II impact Montageanleitung DE Link

Montageanleitung

Jetzt anfragen!

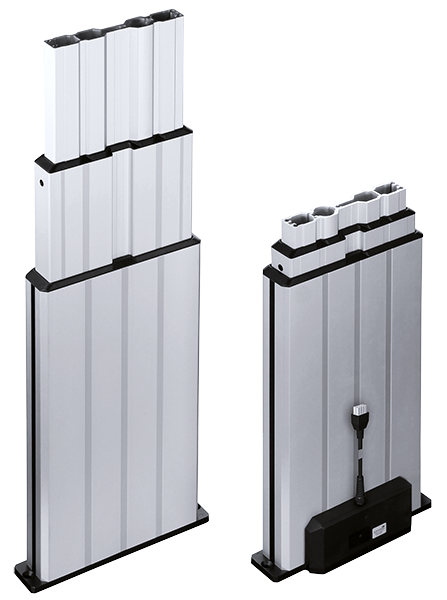

Multilift II / telescope Hubsäule

Das Einbaumass der dreistufigen telescope - Hubsäule beträgt nur 560 Millimeter in eingefahrener Position, bei einem maximalen Hub von 650 Millimetern mit einer maximalen Hubkraft von bis zu 3000 N je Antrieb. Die somit im ausgefahrenen Zustand erreichbaren 1.210 Millimeter deckt die gültigen Normen der Arbeitsplatzergonomie in vielen Anwendungen von Montagearbeitsplätzen, Vorrichtungen, Leitwarten uvm. ab.

Als Synchronpaket erhältlich
Plug & Work (werkseitig initialisiert)
Seitliche Befestigungsnut im Aussenprofil

Hub max.

650 mm

Druckkraft max.

3'000 N

Zugkraft max.

3'000 N

Geschwindigkeit max.

8 - 16 mm/s

Schutzart

IP30

Multilift II / telescope Katalog EN Link

Multilift II / telescope Katalog FR Link

Multilift II / telescope Montageanleitung EN Link

Multilift II / telescope Montageanleitung FR Link

Multilift II / telescope CAD

CAD Daten

Multilift II / telescope Katalog DE Link

Katalog

Multilift II / telescope Montageanleitung DE Link

Montageanleitung

Jetzt anfragen!

RK Multilift II ESD – Für die elektrische Höhenverstellung von ESD-Arbeitstischen

Ebenfalls bisher so noch nicht auf dem Markt erhältlich ist der Multilift II ESD für die elektrische Höhenverstellung von ESD-Montagearbeitstischen. Bauelemente können während der Montage durch elektrostatische Entladungen in ihrer Funktion beeinträchtigt oder zerstört werden. Um dieses zu verhindern, muss ein Montagearbeitsplatz entsprechend abgesichert sein. Durch die neue Hubsäule Multilift II ESD kann eine höhenverstellbarer Montagearbeitsplatz ohne grösseren Aufwand umgesetzt werden.

Als Synchronpaket erhältlich
Plug & Work (werkseitig initialisiert)
Seitliche Befestigungsnut im Aussenprofil
Für ESD-Arbeitsplätze

Hub max.

500 mm

Druckkraft max.

3'000 N

Zugkraft max.

3'000 N

Geschwindigkeit max.

8 - 16 mm/s

Schutzart

IP20 / IP30

Multilift II ESD Katalog EN Link

Multilift II ESD Katalog FR Link

Multilift II ESD Montageanleitung EN Link

Multilift II ESD Montageanleitung FR Link

Multilift II ESD CAD

CAD Daten

Multilift II ESD Katalog DE Link

Katalog

Multilift II ESD Montageanleitung DE Link

Montageanleitung

Jetzt anfragen!

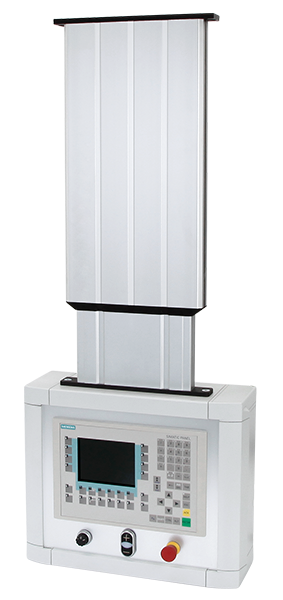

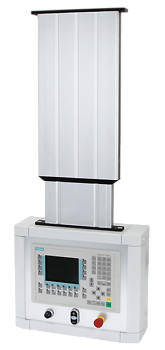

RK Multilift II safety

Der Multilift II safety wurde speziell für Überkopfanwendungen in der Medientechnik entwickelt. Unter anderem dient er für korrekte Positionierung von Beamern oder Monitoren. Die Hubsäule wird in diesem Fall kopfüber an die Decke montiert.

Als Synchronpaket erhältlich
Plug & Work (werkseitig initialisiert)
Seitliche Befestigungsnut im Aussenprofil
Für Überkopfanwendungen
Integrierte Absturzsicherung

Hub max.

498 mm

Zugkraft max.

600 N

Verfahrgeschwindigkeit

16 mm/s

Schutzart

IP20

Multilift II safety Katalog EN Link

Multilift II safety Katalog FR Link

Multilift II safety Montageanleitung EN Link

Multilift II safety Montageanleitung FR Link

Multilift II safety CAD

CAD Daten

Multilift II safety Katalog DE Link

Katalog

Multilift II safety Montageanleitung DE Link

Montageanleitung

Jetzt anfragen!

RK Multilift II clean

Ab sofort ergänzt nun der Multilift II clean das Portfolio, welchen man gezielt für den Einsatz im Reinraum konzipierte. Dabei sorgt eine spezielle Ummantelung des bürstenbehafteten Gleichstrommotors der Hubsäule für eine Minimierung des Partikelausstosses.

als Synchronpaket erhältlich
Plug & Work (werkseitig initialisiert)
seitliche Befestigungsnut im Aussenprofil
Eignung gemäss EN ISO 14644 -1 für Reinräume

Hub max.

497 mm

Druckkraft max.

3'000 N

Zugkraft max.

3'000 N

Verfahrgeschwindigkeit

16 mm/s

Multilift II clean Katalog EN Link

Multilift II clean Katalog FR Link

Multilift II clean Montageanleitung EN Link

Multilift II clean Montageanleitung FR Link

Multilift II clean CAD

CAD Daten

Multilift II clean Katalog DE Link

Katalog

Multilift II clean Montageanleitung DE Link

Montageanleitung

Jetzt anfragen!

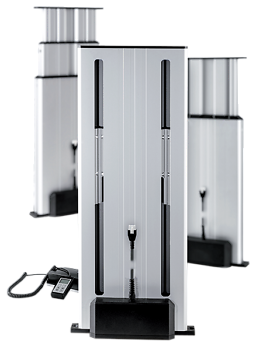

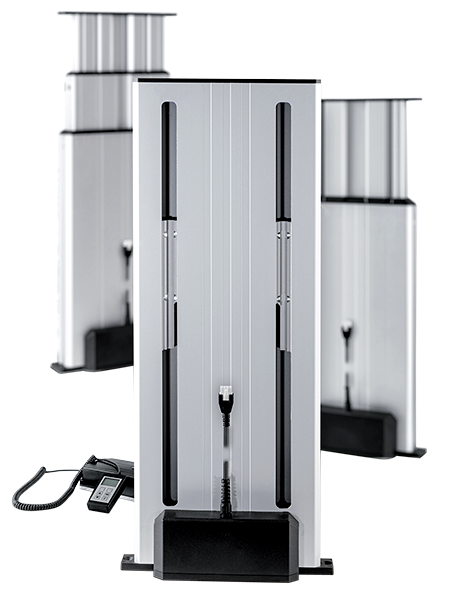

Multilift II mit innenliegendem Schlitten

Für vertikale Verstellbewegungen bei einem festgelegten Einbaumass. Das zweisäulen Hubsystem mit innenliegenden Schlitten ist geeignet für Materialhebevorrichtungen. Die Last wird seitlich vom Aussenprofil geführt. In Kombination mit der Antriebssteuerung MultiControl II quadro lassen sich die Hubsäulen mithilfe des Antriebsgruppenmanagements der Steuerung einzeln, parallel oder synchron verfahren.

Hubsäule Multilift mit innenliegendem Schlitten

Sonderhub bis 1'000 mm
Integrierte Endschalter
Selbsthemmung auch bei max. Belastung
Lagerückmeldung durch Hallsensor
Gleitführung aus POM

Hub max.

500 mm

Druckkraft max.

3'000 N

Zugkraft max.

3'000 N

Verfahrgeschwindigkeit

8 - 16 mm/s

Schutzart

IP10

Multilift II mit innenliegendem Schlitten Montageanleitung EN Link

Multilift II mit innenliegendem Schlitten Montageanleitung FR Link

Multilift II mit innenliegendem Schlitten Katalog EN Link

Multilift II mit innenliegendem Schlitten Katalog FR Link

Multilift II mit innenliegendem Schlitten CAD

CAD Daten

Multilift II mit innenliegendem Schlitten Katalog DE Link

Katalog

Multilift II mit innenliegendem Schlitten Montageanleitung DE Link

Montageanleitung

Jetzt anfragen!

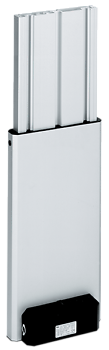

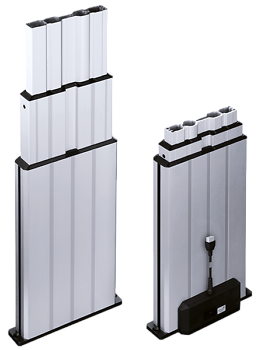

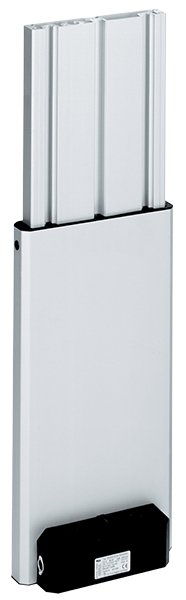

Multilift Hubsäule

Der Multilift Hubzylinder dient zur stufenlosen Höhenverstellung von Tischen, Vorrichtungen, Montagearbeitsplätzen und vergleichbaren Applikationen. Die Hubsäule kann einzeln oder paarweise parallel betrieben werden. Für den genauen Gleichlauf mehrerer Antriebe (bis zu max. 4), ist eine Synchronausführung mit spezieller Antriebssteuerung erhältlich.

Endschalter integriert
Über Steuerung synchronisierbar
Manuelle Ausführung optional

Hub max.

498 mm

Druckkraft max.

3'000 N

Zugkraft max.

1'000 N

Geschwindigkeit max.

8 - 16 mm/s

Schutzart

IP20

Multilift (zweistufige Hubsäulen bis 500 mm Hub) Katalog EN Link

Multilift (zweistufige Hubsäulen bis 500 mm Hub) Katalog FR Link

Multilift (zweistufige Hubsäulen bis 500 mm Hub) Montageanleitung EN Link

Multilift (zweistufige Hubsäulen bis 500 mm Hub) Montageanleitung FR Link

Multilift (zweistufige Hubsäulen bis 500 mm Hub) CAD

CAD Daten

Multilift (zweistufige Hubsäulen bis 500 mm Hub) Katalog DE Link

Katalog

Multilift (zweistufige Hubsäulen bis 500 mm Hub) Montageanleitung DE Link

Montageanleitung

Jetzt anfragen!

RK Slimlift

Optisch unauffällig präsentiert sich RK Slimlift als filigrane Erscheinung bei gleichzeitig hoher Belastbarkeit. Die gesamte Antriebseinheit ist Platz sparend im Inneren der Säule eingebettet und nach aussen praktisch unsichtbar.

Endschalter integriert
Über Steuerung synchronisierbar
Manuelle Ausführung optional

Hub max.

500 mm

Druckkraft max.

4'000 N

Zugkraft max.

2'000 N

Geschwindigkeit max.

8 - 32 mm/s

Schutzart

IP30

RK Slimlift Montageanleitung EN Link

RK Slimlift Montageanleitung FR Link

RK Slimlift Katalog EN Link

RK Slimlift Katalog FR Link

RK Slimlift CAD

CAD Daten

RK Slimlift Katalog DE Link

Katalog

RK Slimlift Montageanleitung DE Link

Montageanleitung

Jetzt anfragen!

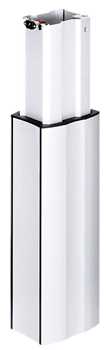

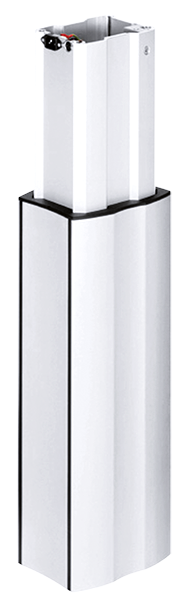

Hubsäule RK Powerlift

RK Powerlift wurde für Monosäulenanwendungen entwickelt. Die hohe Stabilität erlaubt erstaunliche Seitenkräfte bei gleichzeitig hoher Verfahrgeschwindigkeit. RK Powerlift steht als 2-Stufen und als 3-Stufen Teleskop-Hubsystem zur Verfügung. Moderne und zeitlose Profildesigns machen zusätzliche Verkleidungen überflüssig.

Endschalter integriert
Über Steuerung synchronisierbar
Integrierte Steuerung
Manuelle Ausführung optional

Hub max.

650 mm

Druckkraft max.

3'000 N

Zugkraft max.

3'000 N

Geschwindigkeit max.

10 - 50 mm/s

Schutzart

IP30

RK Powerlift Montageanleitung EN Link

RK Powerlift Montageanleitung FR Link

RK Powerlift Katalog EN Link

RK Powerlift Katalog FR Link

RK Powerlift CAD

CAD Daten

RK Powerlift Katalog DE Link

Katalog

RK Powerlift Montageanleitung DE Link

Montageanleitung

Jetzt anfragen!

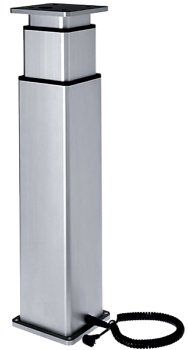

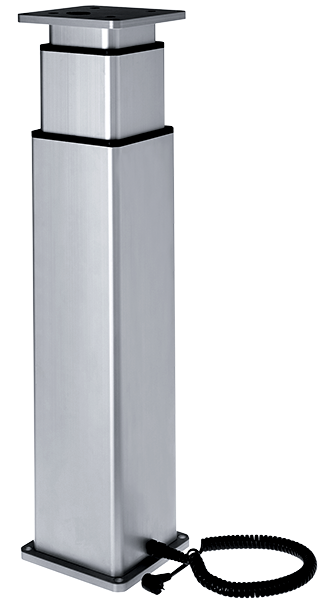

Alpha Colonne

Die Führungsprofile von Alpha Colonne sind exakt quadratisch. Die zulässigen Seitenkräfte dadurch rundum identisch. Die im Vergleich zu anderen Systemen zusätzliche dritte Führungsstufe ergibt eine grosse Überlappung im ausgefahrenen Zustand, was der Stabilität zugute kommt.

Endschalter integriert
Über Steuerung synchronisierbar
Integrierte Steuerung

Hub max.

700 mm

Druckkraft max.

3'000 N

Zugkraft max.

3'000 N

Geschwindigkeit max.

8 - 18 mm/s

Schutzart

IP30

Alpha Colonne Katalog EN Link

Alpha Colonne Katalog FR Link

Alpha Colonne Montageanleitung EN Link

Alpha Colonne Montageanleitung FR Link

Alpha Colonne CAD

CAD Daten

Alpha Colonne Katalog DE Link

Katalog

Alpha Colonne Montageanleitung DE Link

Montageanleitung

Jetzt anfragen!

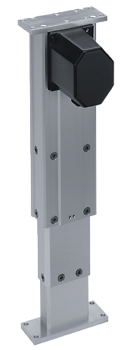

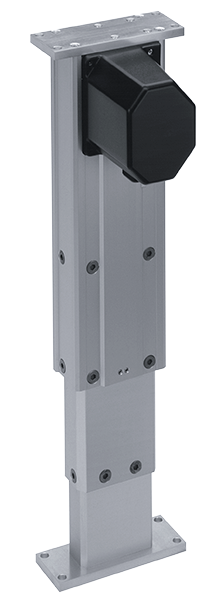

Lambda Colonne Hubsäule

Die Hubsäule LAMBDA-Colonne ist ein Teleskopantrieb welcher einzeln (Single) oder paarweise (Twin) für die vielfältigsten Anwendungen im Bereich Heben und Senken verwendet werden kann. Der Einsatzbereich reicht für Hubkräfte bis 4500 N (Single) und 9000 N (Twin) bei max. 600 mm Gesamthub.

Endschalter integriert
Über Steuerung synchronisierbar

Hub max.

600 mm

Druckkraft max.

4'500 N

Zugkraft max.

4'500 N

Geschwindigkeit max.

8 - 20 mm/s

Schutzart

IP40 / IP54

Lambda Colonne Katalog EN Link

Lambda Colonne Katalog FR Link

Lambda Colonne Montageanleitung EN Link

Lambda Colonne Montageanleitung FR Link

Lambda Colonne CAD

CAD Daten

Steuerung (synchron) für LAMBDA Colonne CAD

CAD Daten Synchronsteuerung

Lambda Colonne Katalog DE Link

Katalog

Steuerung (synchron) für LAMBDA Colonne Katalog pdf Link DE

Katalog Synchronsteuerung

Lambda Colonne Montageanleitung DE Link

Montageanleitung

Jetzt anfragen!

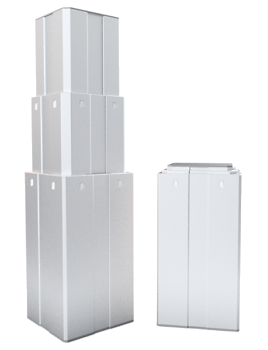

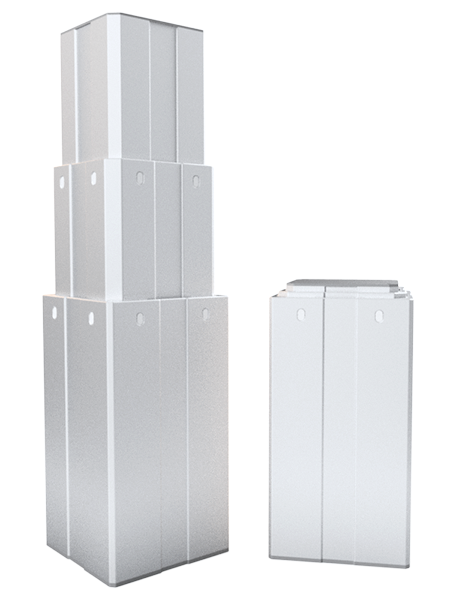

A-series Hubsäule X2 Technology

Die Hubsäule der A-Serie ist ein quadratisches Hochleistungsmodell, das sich für eine breite Palette von Anwendungen eignet, bei denen eine sehr robuste und kleine Säule benötigt wird. Unsere Säulen der A-Serie wurden für stabile Leistungen entwickelt, sowohl bei schweren zentrischen als auch bei versetzten Lasten.

Sehr robust
Hohe Seitenlasten (Nm)
Sehr geringe Reibung
Druck/Zug
Mehrere Profilgrössen
Kundenspezifisch

Hub max.

3'000 Nm

Druckkraft max.

12'000 N

Seitenlast max.

3'000 Nm

Geschwindigkeit max.

250 mm/s

A-series Hubsäule Datenblatt Link

Datenblatt

A-series Hubsäule Katalog Link

Katalog

Zu den Modellen

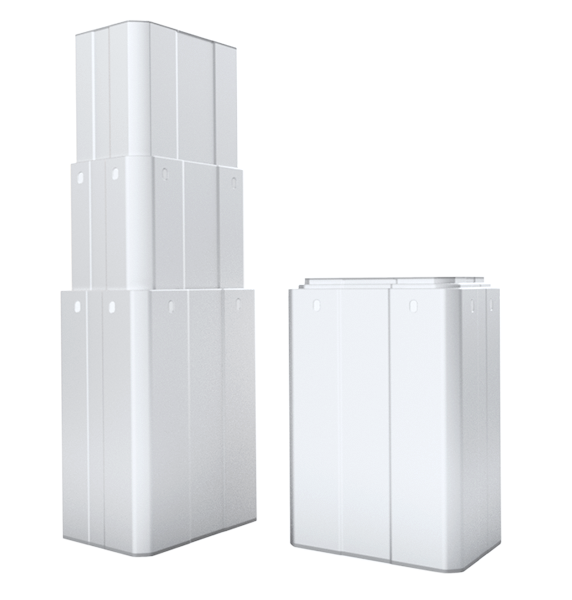

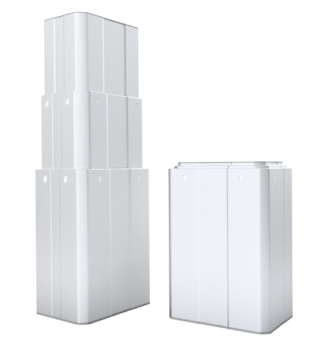

B-series Hubsäule X2 Technology

Unsere Hubsäulen der B-Serie haben eine rechteckige Form, die sich hervorragend für Anwendungen mit schweren Lasten eignet. Die B-Serie wurde für anspruchsvolle Anwendungen mit sowohl zentrischen als auch versetzten Lasten entwickelt. Sie ist als 2- oder 3-teilige Säule erhältlich.

Sehr robust
Hohe Seitenlasten (Nm)
Sehr geringe Reibung
Druck/Zug
2/3-teilig
Kundenspezifisch

Hub max.

3'000 mm

Druckkraft max.

12'000 N

Seitenlast max.

2'500 Nm

Geschwindigkeit max.

250 mm/s

B-series Hubsäule Datenblatt Link

Datenblatt

B-series Hubsäule Katalog Link

Katalog

Zu den Modellen

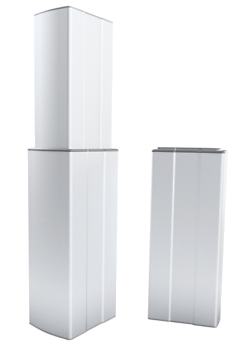

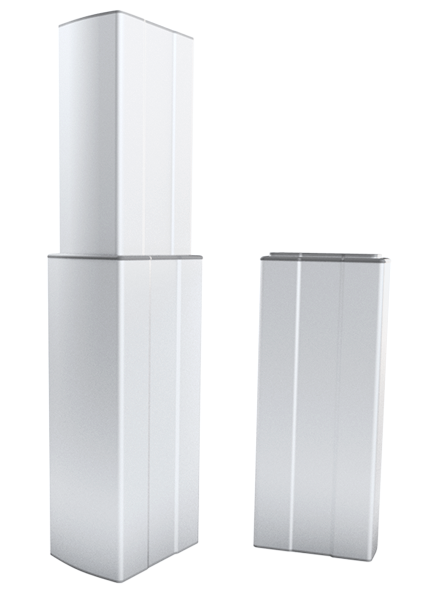

E-series Hubsäule X2 Technology

Die E-Serie ist die leichteste Serie unter den rechteckigen Hubsäulen. Sie ist unsere kleinste rechteckige Säule mit den Massen 134×103 mm. Die E-Serie ist für Anwendungen konzipiert, die eine hocheffiziente und kleine Hubsäule zum Heben leichterer Lasten benötigen. Sie wird für Anwendungen wie medizinische oder industrielle Arbeitsplätze oder ergonomische Stühle und Tische mit Lasten bis zu 250 kg empfohlen.

Robust
Kleine Baugrösse
Sehr geringe Reibung
Kundenspezifisch

Hub max.

700 mm

Druckkraft max.

2'500 N

Seitenlast max.

750 Nm

Geschwindigkeit max.

25 mm/s

E-series Hubsäule Datenblatt Link

Datenblatt

E-series Hubsäule Katalog Link

Katalog

Zu den Modellen

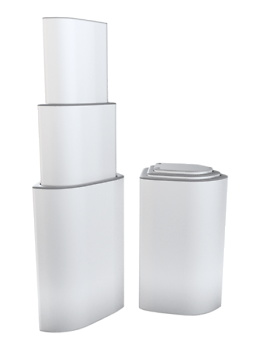

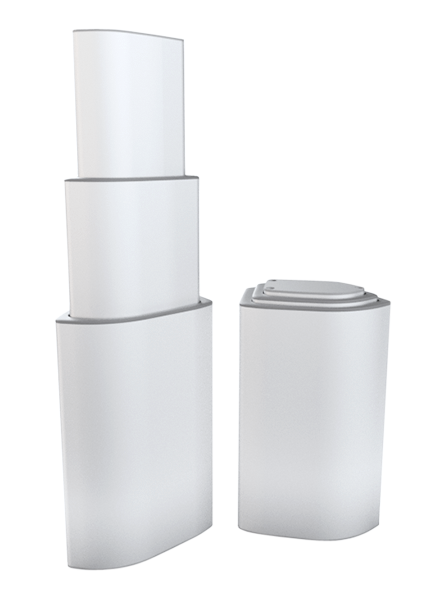

F-series Hubsäule X2 Technology

Die Hubsäule der F-Serie besteht aus asymmetrischen Rohren, die im Vergleich zu herkömmlichen Hubsäulen weicher gestaltet sind. Mit ihrer geringen Grösse und asymmetrischen Form eignen sich die Hubsäulen der F-Serie für Anwendungen, die eine kompakte Hubsäule mit einem dynamischen Design benötigen, das sich in das Design der Anwendung einfügt. Die Hubsäulen der F-Serie werden hauptsächlich für medizinische Stühle und Tische verwendet.

Robust
Asymmetrisches Design
Sehr geringe Reibung
Druck/Zug
2/3-teilig
Kundenspezifisch

Hub max.

800 mm

Druckkraft max.

2'500 N

Seitenlast max.

800 Nm

Geschwindigkeit max.

35 mm/s

F-series Hubsäule Datenblatt Link

Datenblatt

F-series Hubsäule Katalog Link

Katalog

Zu den Modellen

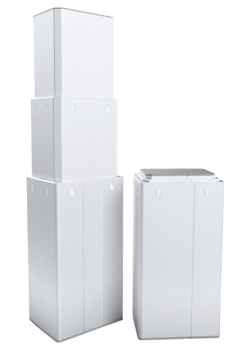

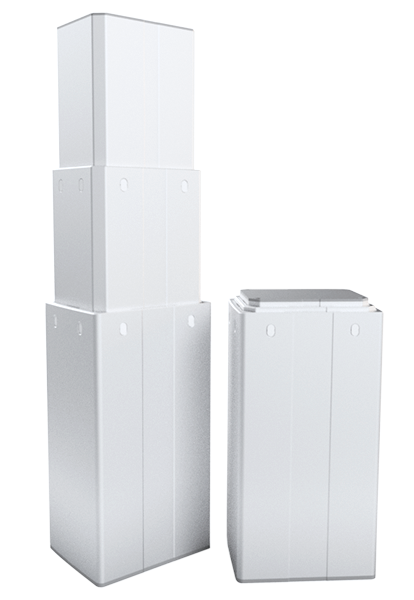

G-series Hubsäule X2 Technology

Unsere G-Serie ist eine kleine rechteckige Hubsäule. Sie wurde für Anwendungen entwickelt, die eine kleine und robuste Hublösung zum Heben von zentrischen oder versetzten Lasten benötigen. Dank ihrer Stabilität und ihres kompakten Designs werden die Hubsäulen der G-Serie an ergonomischen Arbeitsplätzen und zum Heben von medizinischen oder industriellen Geräten eingesetzt.

Sehr robust
Hohe Seitenlasten (Nm)
Sehr geringe Reibung
Druck/Zug
2/3-teilig
Kundenspezifisch

Hub max.

1'000 mm

Druckkraft max.

3'000 N

Seitenlast max.

1'100 Nm

Geschwindigkeit max.

31 mm/s

G-series Hubsäule Datenblatt Link

Datenblatt

G-series Hubsäule Katalog Link

Katalog

Zu den Modellen

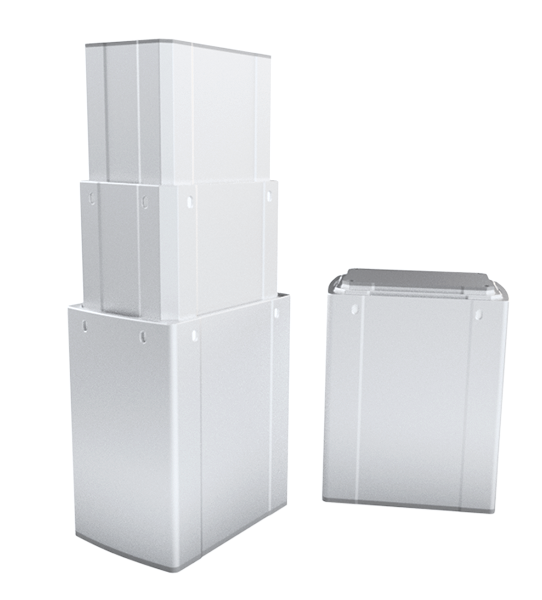

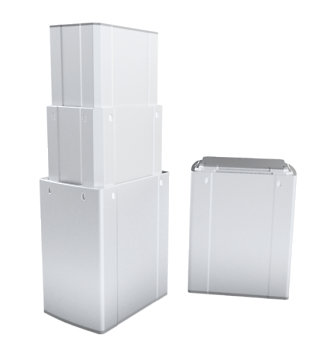

X-series Hubsäule X2 Technology

Die X-Serie ist unsere extremste Serie mit den robustesten Hubsäulen. Die Hubsäulen der X-Serie wurden entwickelt, um einen sehr sicheren und zuverlässigen Betrieb mit extrem hohen Seitenlasten zu ermöglichen. In Kombination mit unserem patentierten Antrieb können die Säulen der X-Serie Lasten von bis zu 600 kg in 1 m Entfernung heben.
