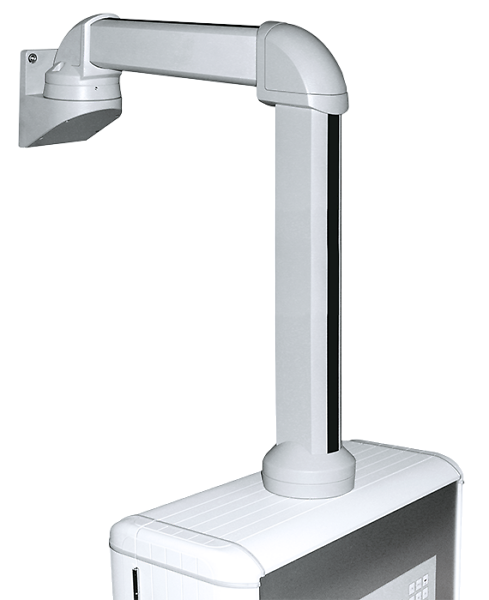

Tragarm GTN mit Wandgelenk und Bediengehäuse

Tragarm GTN mit Wandgelenk und Bediengehäuse

Bras porteur GTN II

Système de bras porteur HMI GTN II pour l'industrie, la construction de machines et d'installations

Système de support en aluminium design
Système profilé fermé / Profilé avec conception modulaire avec câbles facilement accessibles
Combinable avec tous les boîtiers de commande

Matériau constitutif:

Tube d’assemblage : DIN EN 573 EN AW-AlMgSi

Composants : DIN EN 1706 EN AC-AlSi 12 (Fe)

Cache profilé : plastique TPE

Couleur:

Tube, composants : RAL 7035, gris clair

Cache profilé : RAL 9005, noir profond

Indice de protection:

IP 54 selon EN 60529

Passage de câbles libre:

Tube d’assemblage ouvert : 27 x 32 mm

Tube d’assemblage fermé : 51 mm Ø

Composants du système : 51 mm Ø

Livraison standard:

Composants de système non montés avec cache de goulotte de câbles et matériel de montage

Alle Downloads zum Produkt auf einem Blick

Informieren Sie sich noch genauer über das Produkt mit einem Blick in den Produktkatalog

Rose Tragarm GTN II PDF - DE Interner Link

Rose Tragarm GTN II PDF - EN FR Interner Link Catalogue

Exemples d'application

Exemples d'application

Le système de bras porteur GTN II offre diverses possibilités de combinaison. En voici quelques exemples.

Tragarm GTNII mit Aufsatzgelenk auf Maschine oder Träger

Tragarm GTNII mit Aufsatzgelenk auf Maschine oder Träger

Articulation rapportée GTN II (Art. 49476600)

Profilé en aluminium GTN II (Art. 49472099)

GTV light 400-1 (Art. 49842001)

Profilé en aluminium GTN II (Art. 49472099)

Accouplement GTN II (Art. 49477300)

Adaptateur d'inclinaison GTN II (Art. 49478000)

Tragarm GTNII mit Vesa Adapter für Bildschirm

Tragarm GTNII mit Vesa Adapter für Bildschirm

Articulation murale GTN II (Art. 49477000)

Profilé en aluminium GTN II (Art. 49472099)

Articulation intermédiaire „S“ GTN II (Art. 49476702)

Profilé en aluminium GTN II (Art. 49472099)

Equerre GTN II (Art. 49477100)

Profilé en aluminium GTN II (Art. 49472099)

Adaptateur pour écran plat GTN II, VESA100 (Art. 50304020)

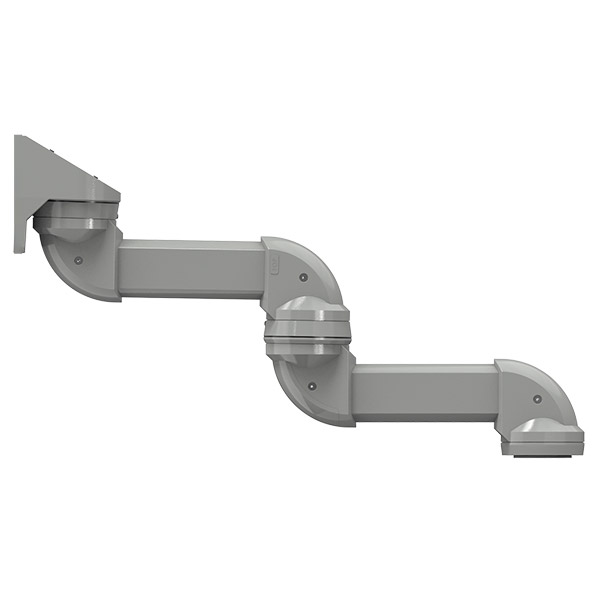

Tragarm GTNII mit Wandgelenk an Maschine, Wand oder Träger

Tragarm GTNII mit Wandgelenk an Maschine, Wand oder Träger

Articulation murale suspendue GTN II (Art. 49477020)

Profilé en aluminium GTN II (Art. 49472099)

Articulation intermédiaire „Z“ GTN II (Art. 49476700)

Profilé en aluminium GTN II (Art. 49472099)

Accouplement équerre GTN II (Art. 49477500)

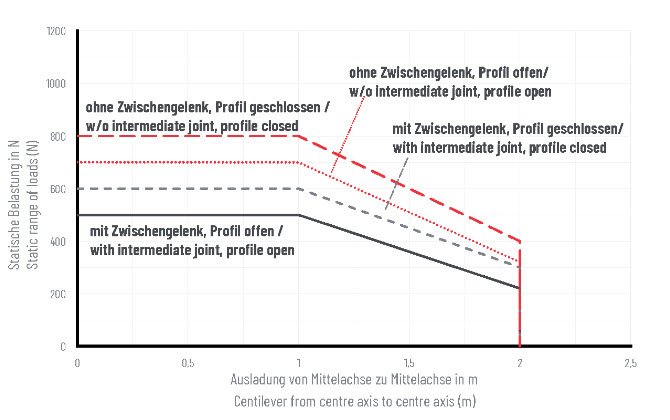

Tragarm GTNII Belastungsdiagramm

Tragarm GTNII Belastungsdiagramm
