Claviers à membrane et systèmes de saisie

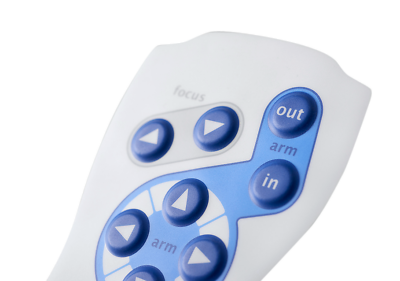

Technologie profiline

Clavier à membrane Profiline avec un toucher puissant

Nos claviers à membrane Profiline offrent un confort de saisie optimal pour presque toutes les applications industrielles. Des possibilités de conception illimitées s'allient ici à un comportement de commutation exceptionnel. Des finitions spéciales telles que des palettes de changement de vitesse et des touches de grande surface peuvent être réalisées de manière très personnalisée. Une touche Profiline se sent très bien, même avec des gants, et donne à l'utilisateur un retour tactile avec un « clic » parfait à chaque manipulation de la touche.

Très bon retour d'information tactile

Bouton tactile

Pour les touches de grande taille et les touches à bascule

Schwarze Folientastatur mit beleuchteten Zifferntasten

Aufbau Schema einer Folientastatur mit beleuchteten Tasten

Folientastatur mit LEDs und hinterleuchteten Tasten

Rétro-éclairé

Claviers à membrane éclairés

Pour le rétro-éclairage des champs de touches ou d'affichage, des bords des touches ou des symboles, l'utilisation de la technologie LED de pointe est privilégiée. Pour un résultat d'éclairage optimal, la conception du clavier et l'utilisation de guides de lumière ou de barrières lumineuses sont coordonnées entre elles en fonction des besoins. Ainsi, le clavier offre non seulement la sécurité de l'opérateur dans de mauvaises conditions d'éclairage, mais peut également fournir un retour visuel pour certaines positions de commutation.

Éclairage homogène des touches

Pour des conditions d'éclairage défavorables

LED multicolores comme affichage de fonction ou de commutation

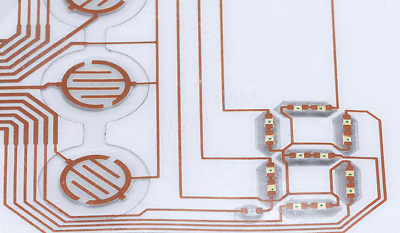

Technologie du cuivre

Claviers à membrane avec pistes conductrices en cuivre

Pour une fonctionnalité et une durabilité optimales, nous créons en exclusivité des claviers à membrane de haute qualité sur la base de pistes de cuivre affinées. Cette technique offre une fiabilité électrique et mécanique extrêmement élevée ainsi qu'une faible résistance des pistes. Il est également possible d'intégrer des circuits électroniques complexes directement dans le clavier et de les équiper automatiquement en technologie CMS. Un autre avantage de cette technologie est que le câble de connexion en feuille peut être plié avec de très petits rayons sans risque de rupture des pistes conductrices. Cela peut être un avantage décisif par rapport à la technologie traditionnelle de l'argent conducteur, en particulier lorsque l'espace dans le boîtier est restreint.

Leiterbahnen Folientatstaturen in Kupfertechnologie

Petits rayons de courbure possibles pour le câble

Convient aux espaces restreints

Très haute fiabilité

Pas de migration d'argent

Faible résistance du chemin conducteur

Les composants peuvent être soudés

Leiterbahnen Folientatstaturen in Silbertechnologie

Technologie d'argent

Claviers à membrane avec pistes conductrices argentées

Les claviers à membrane en technologie d'argent conducteur de Phoenix Mecano sont utilisés en particulier lorsque les aspects économiques sont de première importance pour les petites et moyennes quantités. En particulier dans les domaines d'application industrielle, les systèmes d'entrée doivent en fin de compte être capables de résister aux exigences données et en même temps de répondre aux exigences élevées en matière de confort et de fonctionnalité pour l'utilisateur. Nos claviers à membrane en technologie argent conducteur avec dômes encliquetables peuvent être adaptés individuellement à vos besoins grâce à une variété d'options et de possibilités de conception.

Rapport qualité-prix

Une grande liberté de création

Touches avec un bon retour tactile

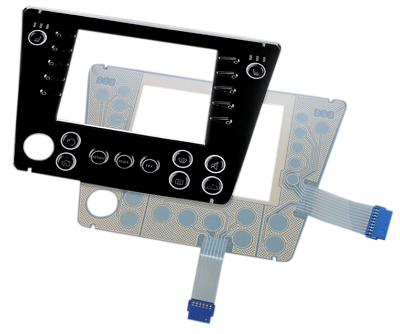

Technologie capacitive

Claviers capacitifs – Pour une utilisation intensive

Les claviers capacitifs offrent une solution idéale pour une utilisation confortable des machines et des appareils. Il suffit d'effleurer les touches capacitives, qui se trouvent derrière une façade entièrement fermée et continue, pour que votre action soit détectée.
La surface fermée et lisse se distingue particulièrement par sa grande résistance, sa durabilité et la multitude d'utilisations possibles dans l'industrie et le secteur médical. De plus, le clavier capacitif ne possède aucune pièce mobile, il réagit au contact d'un doigt grâce à une électrode de détection. La surface peut être facilement nettoyée à l'eau, mais aussi avec des détergents ou des désinfectants, ce qui permet de l'utiliser dans des zones très sensibles où les normes d'hygiène sont maximales. Il est également possible de l'utiliser sans problème avec des gants spéciaux. De plus, les claviers peuvent être éclairés individuellement et selon vos souhaits. Vous disposez également d'une liberté de conception quasiment illimitée en ce qui concerne la forme, le design et le matériau des claviers capacitifs.
Choisissez, parmi plusieurs options, la surface utilisateur qui vous convient le mieux. Vous pouvez choisir des films, du verre, du polycarbonate, du plexiglas ou d'autres matériaux imprimables.

Temps de réponse rapide

Surface hygiénique

Surface utilisateur en film, verre ou plexiglas

Mylardom Folientastatur ohne Schnappscheiben

Mylardome technologie

Claviers à membrane Mylardome – La technologie peu coûteuse

La technologie Mylardome est une alternative peu coûteuse pour créer un clavier à membrane fonctionnel sans dômes ressorts. Comme cette technologie peut supporter moins de cycles de commutation qu'un clavier à dômes encliquetables, elle est surtout utilisée là où les touches sont plus rarement utilisées . Par exemple avec des systèmes de contrôle du chauffage ou de la ventilation.

Pas besoin de dômes ressorts

Rapport qualité-prix

Double contact

Claviers à membrane avec touches à deux niveaux

Lors de l'utilisation d'appareils et de machines, les boutons à deux crans peuvent offrir un avantage considérable. Par exemple, pour contrôler une grue pour 2 niveaux de vitesse. Ils sont également très répandus dans le domaine des appareils photo grand public. La première étape est celle de l'autofocus, la seconde celle du déclenchement de l'obturateur. En outre, il permet de réaliser certaines fonctions de sécurité, car deux circuits électriques séparés peuvent être déclenchés par l'actionnement d'une touche.

Folientastaturaufbau direkt auf einer Leiterplatte

FR4 circuit imprimé

Structure du clavier sur le circuit imprimé FR4

Lorsque les panneaux de clavier sont directement combinés avec des circuits imprimés, il est souvent possible de se passer d'une plaque de support supplémentaire. L'épaisseur du matériau du circuit imprimé (FR4, etc.) est ensuite choisie de manière à obtenir une stabilité comparable à celle d'un support métallique. Il est également possible de monter des entretoises filetés ou de réaliser des percements . Grâce à ce type de construction, des composants électroniques supplémentaires peuvent être montés directement à l'arrière du clavier, ce qui permet souvent de réduire considérablement les coûts.

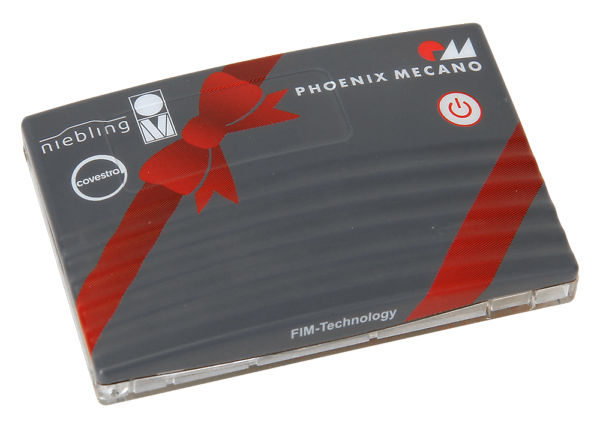

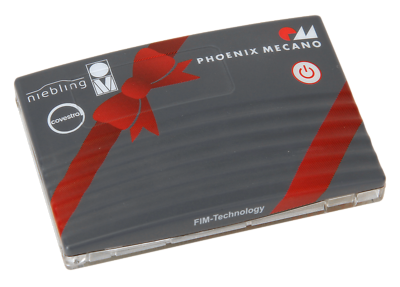

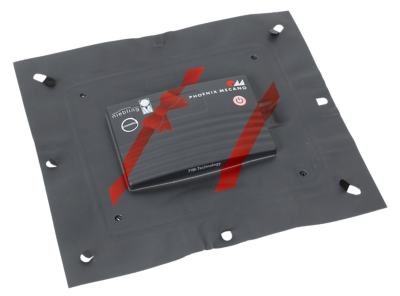

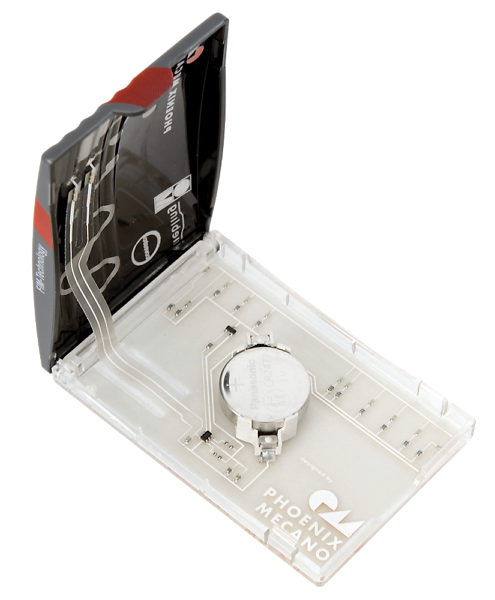

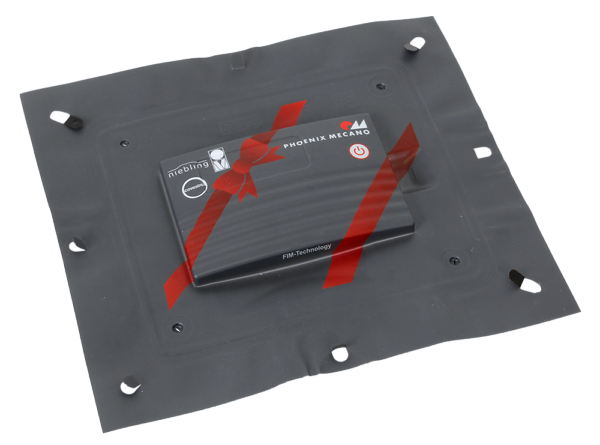

In-Mold-Decoration (IMD)

Moulage par injection de film / In-Mold-Decoration (IMD)

Le moulage par insertion de film (FIM) est la solution idéale pour intégrer des graphiques imprimés et des surfaces de commande fonctionnelles (par exemple des touches capacitives) dans des pièces en plastique. La maquette personnalisée est imprimée en sérigraphie sur un film plat, qui est ensuite mis en forme en 3D. Il est ainsi possible de réaliser toutes sortes de couleurs, y compris des effets spéciaux tels que des effets métalliques, des miroirs ou d'autres effets décoratifs qui ne peuvent pas être obtenus par le procédé de moulage par injection traditionnel.
